O  transístor BC547, do tipo NPN,  é muito usado na electrónica de "trazer por casa".

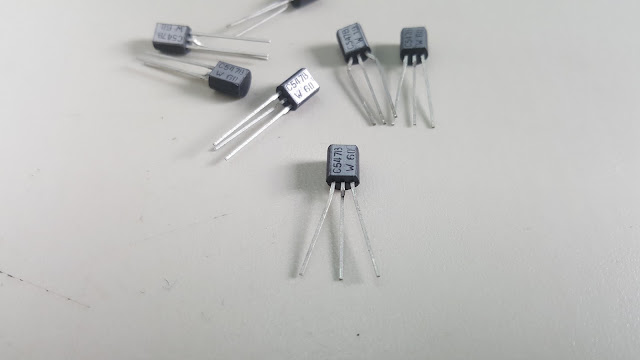

O encapsulamento é do tipo TO-92 e apresenta-se de acordo com a imagem a seguir.

O símbolo electrónico deste transístor é o seguinte (lado esquerdo):

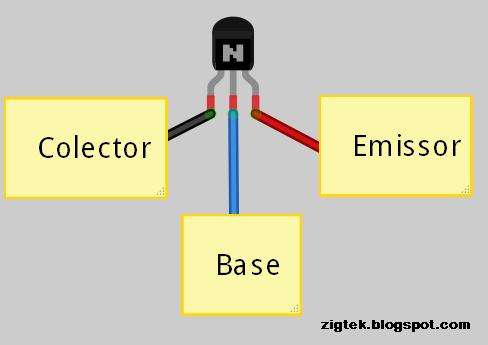

Como se vê na imagem a correspondência dos pinos do transístor é:

1 - Colector

2 - Base

3 - Emissor

Para melhor identificar a correspondência, pega-se no transístor com a face virada para nós, que é a parte lisa e com letras. De seguida, da esquerda para a direita, a primeira pata é o coletor, no meio a base e a da direita é o emissor.

Este transístor está disponível na Amazon por exemplo em Pack de 100 unidades apenas por 2$.

No nosso artigo de ontem mostrámos um circuito simples de detecção de toque. A essência deste circuito é um transístor BC547 do tipo NPN. No entanto, não explicámos quais as características de um transístor NPN.

No artigo de hoje pretendemos fazer uma abordagem leve sobre o funcionamento dos transistors, NPN e PNP.
