Saber qual o valor de uma resistência por vezes não é fácil.
Para simplificar esta tarefa, de identificar o valor em Ohm (Ω) de uma resistência, fica aqui esta tabela que é muito útil.

Para saber as cores de uma resistência basta encontrar o valor desejado na tabela e têm-se as cores. Por exemplo, se queremos as coras para a resistência de 1K, encontramos o valor na tabela e vemos que as cores são: Castanho, Preto, Vermelho.

O inverso também é possível. Se queremos saber o valor da resistência que tem as cores: Amarelo, Violeta, Vermelho; então encontramos o Amarelo na 1ª Banda, o Violeta na 2ª Banda e o Vermelho na 3ª Banda que resulta em 4,7K.

As cores Dourado e Prateado numa resistência significam a tolerância dessa resistência. O Dourado é de 5% e Prateado de 10%. Ou seja, o valor da resistência é o que está na tabela com + ou - 5% de tolerância.

Tabela em Excel: Download

Um divisor de tensão é nada mais, nada menos que um circuito em que se obtém uma tensão de saída que é uma fracção da entrada.

Neste exemplo a tensão de entrada é 3Volt e a tensão de saída, obtida pelo divisor de tensão é 1,5Volt.

A imagem mostra como o circuito é feito.

A lei de Ohm é sempre necessária na electrónica. A fórmula V = R*I é muito utilizada.

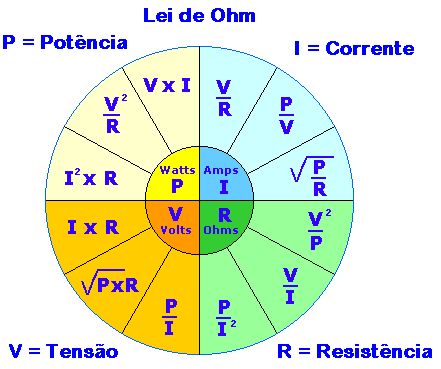

Por vezes não nos lembramos de outras fórmulas como a da potência ou outras. Assim, deixo aqui esta imagem que tem todas as fórmulas.

Este circuito permite verificar se um cabo de rede está, ou não, em condições de ser utilizado.
O que o circuito faz na prática é testar a condutividade de cada fio que constitui o cabo de rede.

Para que o utilizador possa ver se o cabo está operacional, o circuito utiliza 8 LEDs que indicam a correcta condutividade. Ou seja, se todos os LEDs estiverem acesos então o cabo está a conduzir bem, senão, se houver algum LED apagado, então o cabo tem problemas de condutividade.

Material para a montagem:
- 8 Leds de 5mm
- 8 Resistências de 100 Hom, 1/4Wat
- 2 Fichas RJ45 Fêmea
- Cabo de rede para testar
- Pilha de 9Volt ou fonte de alimentação
