Circuito USB com PIC18F2550

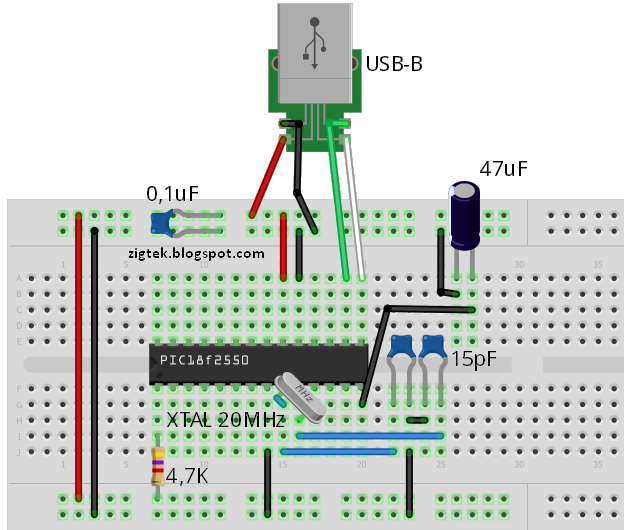

Este circuito representa os requisitos mínimos que um PIC18F2550 precisa para estabelecer uma ligação USB.


O cristal de quartzo  fornece o sinal de relógio ao PIC é de 20MHz.
A ligação por USB pode ser feita através de um cabo USB-A macho, cortado, utilizando apenas os fios descarnados conforme está na imagem acima.
